iPhone 6/Plus内部揭秘：增加NFC芯片

　　随着专业拆解机构iFixit对苹果iPhone6和iPhone 6 Plus的完全拆解，新一代iPhone的内部构造已经大白于天下。

　　而现在，国外专业网站ChipWorks则又照例开始了他们对iPhone 6和iPhone 6 Plus内部芯片的剖析图，并为我们逐一解密了两款iPhone 6所使用的芯片型号和特色。

　　NFC芯片揭秘

NFC功能是此次两款iPhone 6加入的新功能

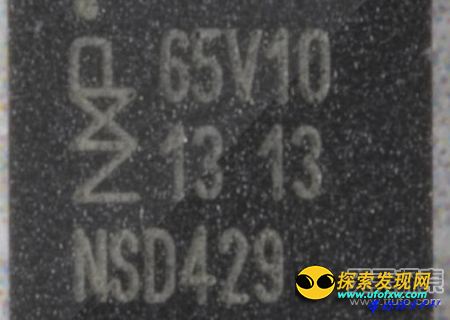

　　NFC功能是此次两款iPhone 6加入的新功能，并且从此次拆解的图片来看，确实是采用了NXP的方案。至于芯片表面上的编号“65V10”，则可以完全确定是NXP PN548，据称是NXP专为苹果设计的型号。

　　同时从内核上的编号来看，这块芯片在2012年便已经设计完成，而且在第二层模具上方出现了一些神秘的密集金属层，但是否为NFC芯片的安全元素装置，目前还没有确切的信息。

　　不过，此次两款iPhone 6的加速计和陀螺仪并未如过去那样采用法半导体的芯片，而是使用了InvenSense公司的解决方案，具体的型号为MP67B。

iPhone 6的加速计和陀螺仪并未如过去那样采用法半导体的芯片

　　此外，两款iPhone 6并未发现电子罗盘，并且苹果似乎采用了两个加速计。具体来说，就是在InvenSense MPU7传感器旁边还装载了一个2×2毫米的博士传感器，但目前同样不清楚苹果此举的目的所在。

　　A8处理器

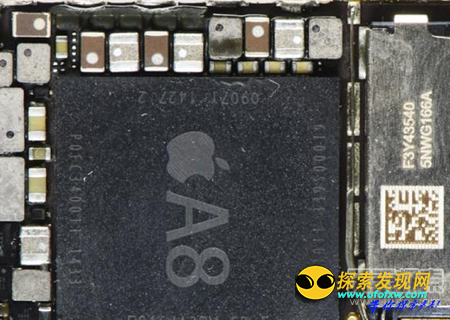

　　而在大家最关注的处理器方面，两款iPhone 6所采用的A8芯片按照官方的说法，内置20亿个晶体管（是A7的两倍），并采用了台积电的20纳米制程，但体积大小要比A7芯片缩小了13%。同时A8芯片在CPU处理速度图形性能上都有大幅的提升，并且能耗方面的表现也较之A7有50%的提升。

　　与以往iPhone的SOC部分一样，两款iPhone 6也是由处理器、内存PoP封装在一起，上面为内存，下面则为A8芯片。
