iPhone 6/Plus内部揭秘：增加NFC芯片(2)

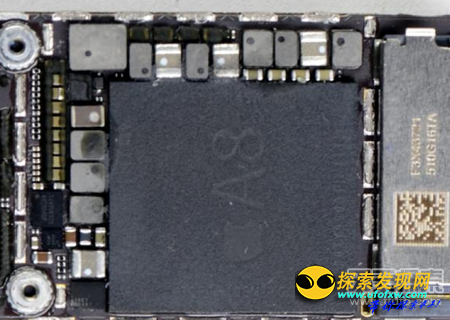

　　而从拆解后得到的信息来看，A8的零件编号为APL 1011，改变了以往“98”为后缀的传统模式（A4 APL0398、A5 APL0498、A6 APL0598、A7 APL0698）。

　　而封装在上面部分的DRAM确实为1GB，整个芯片的日期代码为1434，所代表的含义是今年八月份制造出品。除此之外，由于A8芯片的芯片的图形处理能力增强，产生的热量更多，所以此次采用了三排焊接技术。

A8芯片在CPU处理速度图形性能上都有大幅的提升

　　iSight和FaceTime 摄像头

　　而摄像头模块方面，此次iPhone 6 和iPhone 6 Plus所配的800万像素iSight摄像头存在一定的差异，但都采用相位检测自动对焦（AF）系统，据称自动对焦速度要比上一代快两倍，并且还能够录制30/60fps的1080p视频，甚至慢速录像能达到240帧。

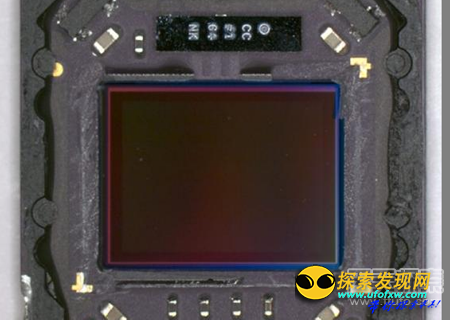

　　此外，iPhone 6 Plus还添加了光学图像稳定（OIS）系统，其摄像头模块的尺寸为10.6×9.3×5.6毫米，由索尼制造，采用 Exmor RS背照式CMOS图像传感器，具有1.5μm的像素面积，传感器部分的尺寸为4.8×6.1mm。

iPhone 6 Plus还添加了光学图像稳定（OIS）系统

　　不过，两款iPhone 6的FaceTime摄像头仍然为120万像素，但镜头光圈增大了，可增加80%的进光量。至于其他芯片方面，iPhone 6和iPhone 6 Plus都采用的是德州仪器DRV2604触觉驱动器，也就是俗称的振动马达。

　　而两款机型上所使用的高通包络追踪芯片QFE1100则已经有超过16款机型采用，其中还包括三星GALAXY系列。
